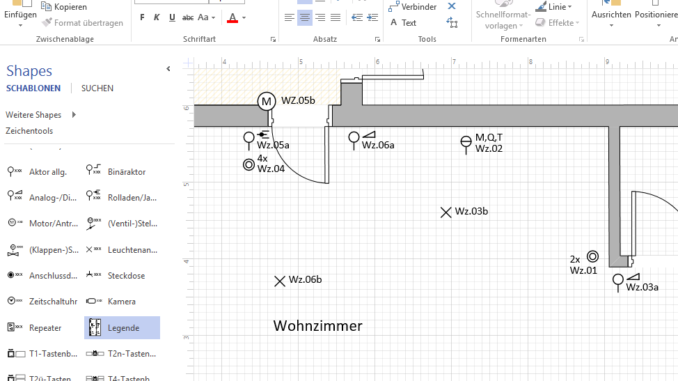

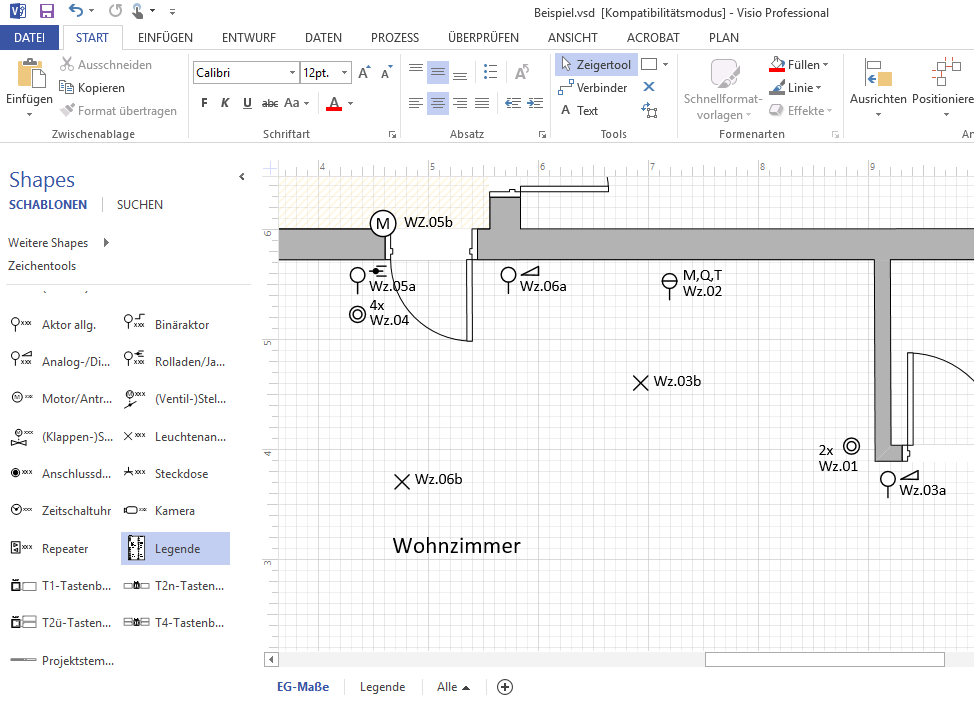

Grundrissplanung mit Automationssymbolen. Grafiken: IGT

Raum­au­to­mation mit Symbolen darstellen

von | 31. Mai 2017

Das Münchener IGT – Institut für Gebäu­de­tech­no­logie gibt monat­lich Tipps her­aus, mit denen Mietern, Verwaltern und TGA-​Verantwortlichen die Steuerung der Haus­technik leicht gemacht wer­den soll. Im Mai befas­sen sich die Wissen­schaftler mit Symbolen für die Raumautomation.

Wer ein Smart Home plant, sollte im Grundriss die Art und die Position der Kompo­nenten einzeichnen. Das gleich gilt auch, wenn man ein Büro oder Ähnliches (d.h. die Raum­au­to­mation im Nicht­wohn­ge­bäude) plant.

Um diesen Schritt zu verein­fachen, stehen inzwi­schen Vorlagen für MS Visio und MS Power­Point zur Verfügung. Auch enthalten diese Vorlagen die Möglichkeit, die genaue Tasten­be­legung früh­zeitig fest­zu­legen – nur so vermeidet man Miss­ver­ständ­nisse mit dem Auftrag­geber und erhält nebenbei eine ordent­liche Dokumentation.

Für viele Stan­dard­kom­po­nenten der Elek­tro­technik gibt es genormte Symbole. Für Kompo­nenten der Gebäu­de­au­to­mation ist das noch nicht durch­gängig der Fall und somit enthält eine Empfehlung. Wer andere Symbole bevorzugt, kann davon abweichen. Wichtig ist nur, dass man für „seine“ Symbole eine Beschreibung/​Legende mitliefert, damit ein anderer am Projekt­be­tei­ligter weiß, wie die Symbole zu inter­pre­tieren sind.

Einfach zu skizzieren

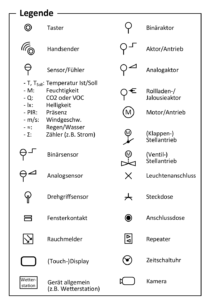

Symbolliste für die Gebäudeautomation.

Symbol­liste für die Gebäudeautomation.

Bei der Gestaltung der folgenden Symbole wurde darauf geachtet, dass diese zum einen möglichst einfach zu skiz­zieren sind – d.h. so einfach wie möglich gehalten wurden. Zum anderen müssen diese eindeutig erkennbar sein. Die grund­sätz­lichen Symbole für Aktoren und Sensoren wurden aus der VDI-​Richtlinienreihe 3814 bzw. der DIN EN ISO 164843 entnommen und einige Anre­gungen flossen aus den Symbolen einiger Herstel­ler­firmen ein.

Dabei ist es womöglich gar nicht wichtig, die Symbole für alle Kompo­nenten zu nutzen. Im ersten Schritt sind zumindest die Taster (bzw. Bedien­ele­mente im Allge­meinen) und die Position von Sensoren für Präsenz­er­kennung und Hellig­keits­er­mittlung von beson­derer Bedeutung. Deren Position kann und sollte man unab­hängig von späteren tech­ni­schen Imple­men­tie­rungs­de­tails früh­zeitig mit bzw. für den späteren Nutzer fest­gelegt werden.

Vorlagen für MS-​Visio und MS-PowerPoint

Hier sind die Vorlagen für die Symbole und die Tasten­be­le­gungen als Download verfügbar. Zusätzlich zu den beiden MS-​Visio-​Dateien ist auch eine PPT-​Datei mit dem gleichen Inhalt enthalten.

Der Tipp des Monats des IGT kann hier abon­niert werden.


Mit dem Smart Home, ohne dass sich eine moderne TGA-​Anlage kaum sinn­voll steu­ern lässt, befasst sich auch Energieblogger-​Kollege Björn Katz hier auf sei­nem Blog Strom­aus­kunft.
