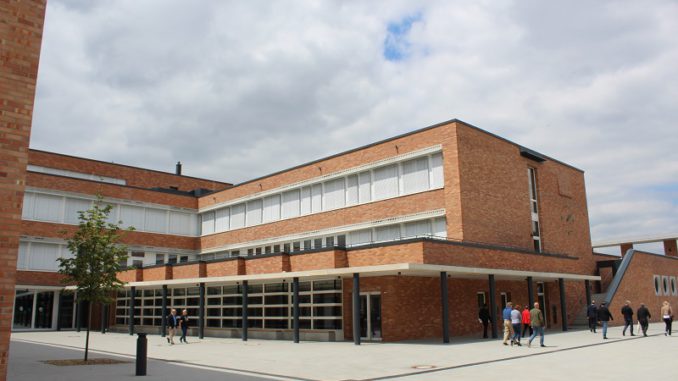

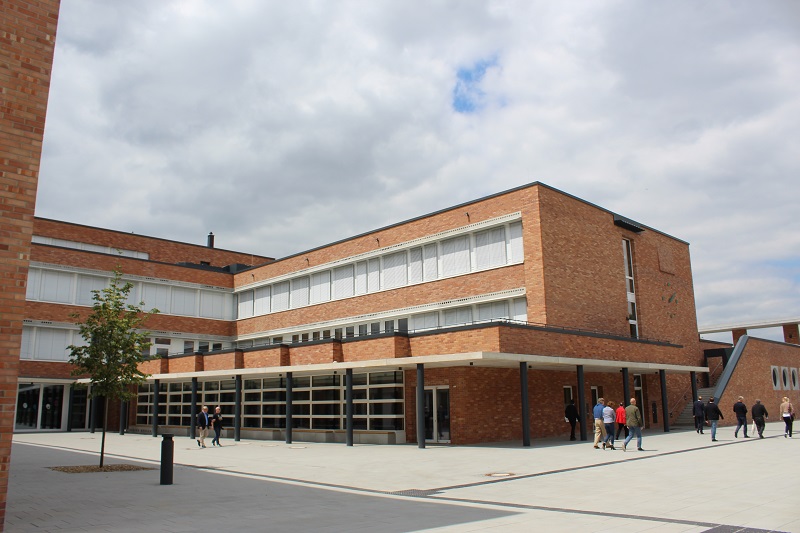

Dieses Schulgebäude wird mittels Geothermie beheizt und gekühlt. Foto: Urbansky

Wärme­pumpe kann in Schul­neubau gleich­zeitig heizen und kühlen

von | 16. Juli 2018

Der Neubau der Johann-​Pachelbel-​Realschule und der staat­lichen Fach­ober­schule Nürnberg lässt kaum Träume offen.

Der Schul­komplex besticht durch eine moderne, fort­schritt­liche Bauweise, neueste Technik innerhalb der Klas­sen­räume und einem grünen Klassenzimmer.

Die Bauplaner legten großen Wert darauf, Fort­schritt­lichkeit, Wirt­schaft­lichkeit und Umwelt­freund­lichkeit unter einen Hut zu bekommen. Zu diesem Zwecke wurde ein Schul­neubau mit Passiv­haus­standart gebaut.

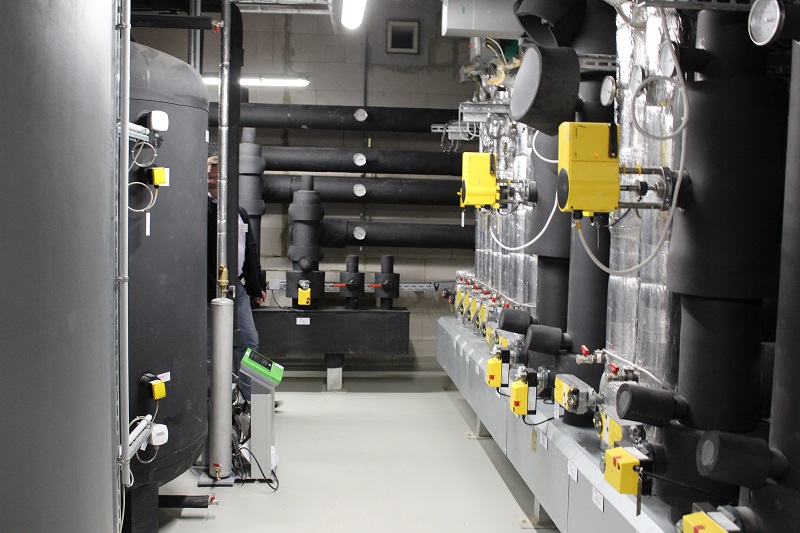

Blick in den hochkomplexen Heizungskeller, aus dem heraus über 15.000 Quadratmeter Schufläche mit Wärme und Kälte versorgt werden. Foto: Urbansky

Blick in den hoch­kom­plexen Heizungs­keller, aus dem heraus über 15.000 Quadrat­meter Schu­fläche mit Wärme und Kälte versorgt werden. Foto: Urbansky

Die grund­le­gende Beheizung, des Gebäudes, geschieht durch Wärme­pumpen, welche mit Erdwär­me­sonden gekoppelt sind. Insgesamt wurden für das Gebäude 52 Sonden, zu je 70 Metern, im Erdreich platziert. Die Bohr­ar­beiten dauerten von Ende September bis Anfang November 2016.

Um noch ener­gie­ef­fi­zi­enter zu bauen, entschied man sich für eine gut gedämmte, vorge­hängte Fassade aus Ziegel­mau­erwerk. Für möglichst geringen Wärme­verlust, wurde eine Lüftung mit Wärme­rück­ge­winnung eingebaut.

In Spit­zen­las­ten­zeiten dient eine Gas-​Brennwert-​Therme zur Unter­stützung der Wärme­pumpe. Die Anlage kann mit mehreren Last­pro­filen gefahren werden. Das ist auch nötig, da das Gebäude für 1.300 Schüler sehr groß ist und je nach Sonnen­stand sich einzelne Gebäu­de­teile unter­schiedlich erwärmen. So kann es sein, dass ein Teil der Schule gekühlt wird, während der andere beheizt werden muss.

Tech­nische Angaben

  • Beheizte Nutz­fläche: 15.885 m2
  • Hersteller: VIESSMANN
  • Heizlast: 300 kW

Mit den Zielen der Ener­gie­wende beschäf­tigt sich Energieblogger-​Kollege Björn Katz hier auf sei­nem Blog Strom­aus­kunft.
