Düsen: Herz­stück des Systems Ölhei­zung

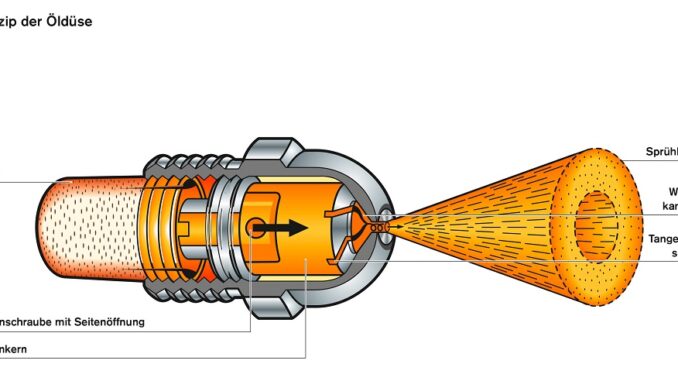

Aufbau einer Ölbrennerdüse Grafik: Weishaupt Quelle: tetec thermo technik, Danfoss

Ohne Düse kein Öl, das sich ver­bren­nen ließe. So klein Ölbren­ner­dü­sen auch sein mögen, so sind sie doch wahre Mul­ti­ta­lente: Sie trans­por­tie­ren, filtern, bewegen und zer­tei­len das Heizöl und machen es erst einer ther­mi­schen Nutzung zugäng­lich. Sie sind sehr robust. Dennoch bedür­fen auch sie Wartung und Pflege.

Die Düsen werden aus Messing oder Stahl in koni­scher und runder Kopf­form gefer­tigt“, so Tobias Hanak, Tech­ni­cal Sales Deve­lop­ment Manager Burner Com­pon­ents bei Danfoss. Her­ge­stellt würden sie auch mittels Bohrer und Prä­ge­stem­pel, womit bei den Düsen unter anderem auch Sprüh­win­kel und Sprüh­bild sowie der Durch­fluss beein­flusst würden. Zudem erhiel­ten sie mittels Tan­gen­ti­al­schlit­zen einen Drall, der das Heizöl in der Düse in eine Rota­ti­ons­be­we­gung ver­setze. Durch den damit ent­ste­hen­den Zer­stäu­bungs­ef­fekt am Aus­tritt der Düse und in Ver­bin­dung mit der Luft würde das Heizöl über­haupt erst in eine brenn­bare Form gebracht.

Die Düse stellt einen Wider­stand in der Düsen­lei­tung dar, durch den sich in Abhän­gig­keit von Düsen­größe und Pum­pen­leis­tung ein Druck­gleich­ge­wicht ein­stellt, welches – solange die Pum­pen­leis­tung aus­rei­chend groß ist – durch den Druck­reg­ler vor­ein­ge­stellt werden kann.

Die Leis­tung, also der Öldurch­satz, wird bestimmt durch die Düsen­größe und den Pum­pen­druck, auch Zer­stäu­bungs­druck genannt. Daraus leitet sich ein wei­te­res Merkmal ab: die Sprüh­bil­der. Bei einem Leis­tungs­be­reich von 0,5 bis 5.000 Kilo­gramm je Stunde Durch­satz ent­ste­hen die Sprüh­bil­der „voll« und „hohl«.

Düsen mit klei­ne­rem Durch­satz neigen zum voll­ke­ge­li­gen Sprüh­bild und Düsen mit grö­ße­rem Durch­satz eher zum hohl­ke­ge­li­gen Sprüh­bild. …


Gekürzt. Geschrie­ben für Brenn­stoff­spie­gel. Der voll­stän­dige Beitrag ist nur in der Ausgabe 01/2020 zu lesen. Zum kos­ten­freien Pro­be­abo geht es hier.
