Kreative Therapie und Ener­gie­ver­sorgung: Wärme­pumpe nutzt Wechselrichter-Verluste

von | 18. Juni 2016

Die Stiftung Bunter Kreis in Augsburg setzt bei der Betreuung kranker und behin­derter Kinder auf kreative Formen. Seit der Eröffnung des Thera­pie­zen­trums Ziegelhof vor den Toren der Stadt mitten im Grünen gibt es vor allem tier­ge­stützte Therapien für Eltern und Kinder.

Der riesige Komplex muss mit Energie versorgt werden, und das nicht zu wenig. Denn auch die Ställe brauchen Strom und Wärme.

Die Art der Versorgung musste zwei Prämissen erfüllen: Die Neben­kosten sollten so gering wie möglich sein und die Ener­gie­quellen sollten so weit es geht nach­haltig sein. So fiel die Wahl auf eine Kombi­nation aus Solar­thermie (15 qm) und 2 jeweils 4,2 (JAZ 4,5) und 4,5 kW (JAZ 4,7) starke Grund­was­ser­wär­me­pumpen für die Wärme­ver­sorgung. Die erzeugte Wärme werden in 3 insgesamt 2.300 Liter fassende Puffer­speicher einge­speist. Die Wärme­ver­sorgung mit einer Leistung von 58 kW wird damit zu 100 % abgedeckt. Das Warm­wasser jedoch wird aus hygie­ni­schen Gründen mit einer Frisch­was­ser­station abgedeckt.

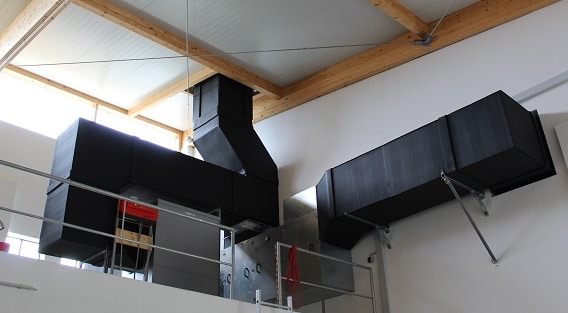

Die Wechselrichter der PV-Analge (Bild oben) sind in diesen Rohren einer Luftwärmepumpe untergebracht, die so deren Verlustwärme nutzt. Fotos: Urbansky

Die Wech­sel­richter der PV-​Analge (Bild oben) sind in diesen Rohren einer Luft­wär­me­pumpe unter­ge­bracht, die so deren Verlust­wärme nutzt. Fotos: Urbansky

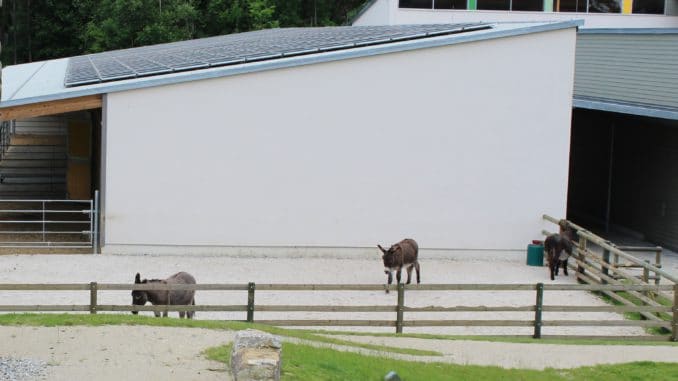

Für die Strom­ver­sorgung sorgt teilweise eine PV-​Anlage mit insgesamt 96 kWp auf einem Stalldach. Hier ist eine Abdeckung von rund 30 % des Eigen­be­darfs möglich. Dafür sorgen auch 2 jeweils 40 kW starke Strom­speicher. Beson­derer Clou: Die Wech­sel­richter der Anlage befinden sich im Schacht einer Luft-​Wärme-​Pumpe (JAZ 3,2), die so die hier auftre­tenden Verluste von bis zu 3 % aufsammelt und zusätzlich für Wärme sorgt.

Damit der Wärme­pum­pen­strom nicht das enge Kosten­budget der gemein­nüt­zigen Einrichtung sprengt, mussten die Zähler kaska­den­artig geschaltet werden, um zu ermitteln, wie viel Strom die Wärme­pumpen zu einem deutlich güns­ti­geren Wärme­pum­pen­strom­tarif beziehen können.


Warum Ener­gie­speicher der Effi­zi­enz­schlüssel sind, beschreibt Energieblogger-​Kollege Olof E. Matthaei hier auf seinem Blog Energie effizient sparen.

Frank Urbansky

Freier Jour­na­list und Fach­au­tor, unter anderem für die Fach­ma­ga­zine und Portale Brenn­stoff­spie­gel, Uniti; DW Die Woh­nungs­wirt­schaft und Immo­bi­li­en­wirt­schaft; Haufe-Lexware; Energie&Management; IVV, Huss Medien; Motor­tech­ni­sche Zeit­schrift und Sprin­ger­Pro­fes­sio­nal; Sprin­ger Fachverlag; SHK Profi und tab, Bau­ver­lag; stadt+werk, k21
